产品介绍
Modicon Quantum 以太网I/O 模块主要被设计用于工厂自动化和过程自动化系统，属于PlantStruxure系统的一个重要组成部分，该模块不仅支持远程I/O架构，而且对于将来的升级改造能带来更多的便利。以 Quantum PLC 产品为中心，将Ethernet 作为主干，并将 Quantum 本地机架连接到远程 I/O 子站。该功能称为Quantum Ethernet I/O 或 Quantum EIO。
Modicon Quantum以太网I/O解决方案为过程自动化而设计，采用Ethernet作为主干网络。
nload="javascript:if(>500)=500">

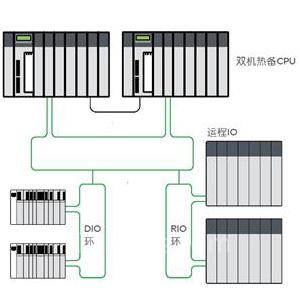

Modicon Quantum以太网架构解决方案
产品参数
nload="javascript:if(>500)=500"> ?140CRP31200: E/IP 以太网IO 处理器接口模块
?设备网络口：2个RJ45端口，提供RIO和菊花链环的连接。
?Service 端口：提供以太网端口的诊断，以及对外部工具和设备的访问（HMI, Unity Pro, 交换机）。
?Interlink 端口：可提供到DIO的连接，端口须连接到NOE模块，以混合DIO和RIO在同一根电缆上。
?140CRP31200: E/IP 以太网IO 站适配器模块
?设备网络口：2个RJ45端口，提供RIO和菊花链环的连接。
?Service 端口：连接HMI,Unity PC。
产品特性
?以太网IO架构拥有更好的灵活性：以太网拓扑可以灵活地采用菊花链环，主环，子环和星型等结构。
?开放、标准和长期技术：Eth/IP通讯协议，旨在用于过程控制和工业自动化应用，被ODVA组织全球推广，在未来的以太网背板上更快的开发新的模块，以太网CRP/CRA模块上有更好MTBF，和标准的ODVA产品保持一致性。前面板诊断标准适合维护，基于标准以太网和ODVA规则的培训方式。
?以太网IO架构更少的限制：IO扫描提供更好的数据交换，这样IO子站可插入更多的模拟量模块。
?更好的性能：更好的ART应用程序响应时间。
产品优势
?标准：以太网是工业系统解决方案的标准。
?可扩展性：QEIO解决方案无需大量的修改满足项目的整个生命周期的需求。
?高可靠性：Quantum双机热备和菊花链环型结构，保证过程运行在最低故障率
?灵活：以太网拓扑可以灵活地采用菊花链环、主环、子环和星型等结构。
?简单：所有的IO通过唯一的组态软件－Unity Pro来管理。
?无限制：每个子站400字入/400字出。
目标行业
?水处理： 自来水处理，污水处理
?MMM:
?冶金：中型高炉，烧结，原料，焦化等；
?水泥：水泥生产线等；
?矿业：洗选煤等
?O&G：石油管线，化工，天然气，油罐等
?火电：水处理，输煤，除灰等
?水电：主控LCU,辅控系统等
?食品饮料：油脂加工，牛奶生产线等
?交通：BAS系统，隧道，iMCC
